隨著風電并網容量不斷增大，風電隨機性和間歇性特點造成的電壓不穩定問題也日益嚴重。為了使穩態電壓保持在規定的范圍內，需要在風電場選擇合適的無功補償裝置。根據風電場接入電力系統的技術規定，對直接接入公共電網的風電場，其配置的容性無功容量能夠補償風電場滿發時的時候場內匯集線路，主變壓器的感性無功及風電場送出線路的一半感性無功之和，配置的感性無功容量可以補償風電場自身的容性充電無功功率計風電場送出線路的一半容性無功之和。國網還規定了動態無功補償?shù)臅r間不大于30ms。
在滿足上述規定的條件下，現在常用的補償方式有三種：
1、集中并聯電容器組。只能產生容性無功，需要根據運行情況通過投切電容器組來調整補償容量。一般有電容器，串聯電抗器，避雷器，斷路器，放電線圈及相應的控制儀表保護裝置組成，簡稱FC；
2、靜止無功補償裝置，即SVC。可實現平滑動態補償，按照電網的無功需求動態產生容性無功和感性無功；

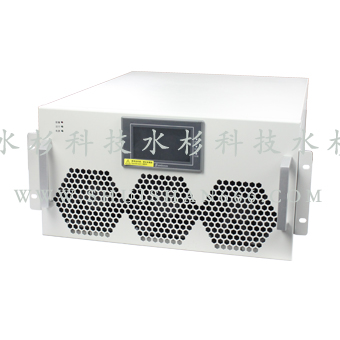

3、靜態無功發生器，即SVG。SVG相當于一個可以產生超前或滯后90度電流的逆變器，同時帶有自整流充電能力。SVG是從電網取得電壓向一個直流電容充電，再將直流電壓逆變成交流電壓送回電網。通過產生超前或滯后電流得到感性或容性的無功輸出。
FC的價格便宜，被廣泛應用在風場中。在FC不能達到要求的情況下，需要用可動態調整的SVC和SVG。由于SVC故障率高，且動態響應時間長，目前一般采用SVG作為動態無功補償裝置。根據經濟性計算，也可采用FC+
杭州水杉科技SVG的方式來降低投資成本。
